Co znamenají čísla na šroubech?

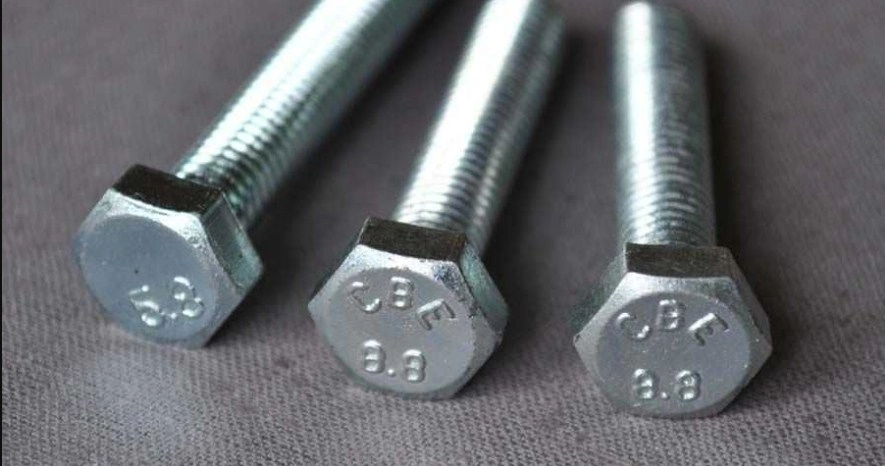

Alfanumerické značky na hlavě šroubu vám pomohou vybrat správný spojovací prvek pro konkrétní případ.

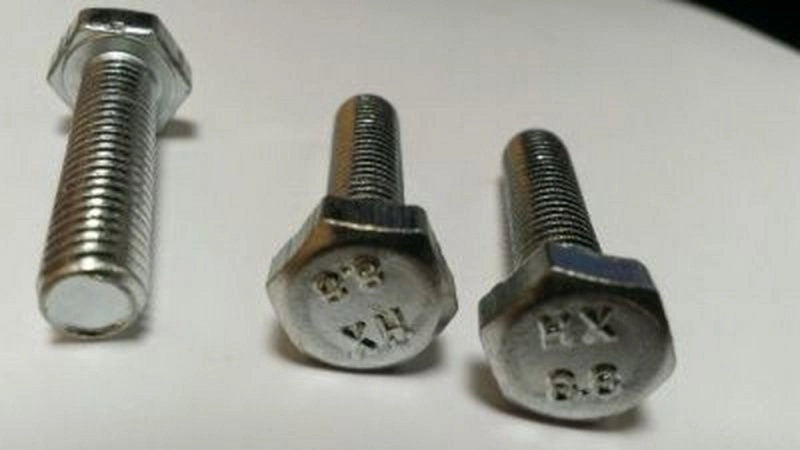

Symboly obsahují všechny informace o hlavních vlastnostech produktu: v jaké výrobě a podle jaké normy byl vyroben.

GOST 1759.0-87, 18126-94, 24379,1-80 upravují požadavky na označování šroubů, svorníků, svorníků, s výjimkou vysokopevnostních spojovacích prvků.

Pro takové výrobky byla vyvinuta norma GOST R 52644 -2006.

Jak dešifrovat symbol šroubu

Současné předpisy umožňují používat pro spojovací prostředky úplné, zkrácené nebo zjednodušené označení. Kompletní schéma značení šroubů je následující:

Například symbol na výkresu VM16-6gx50.33Н.40Х.05 GOST 1482-84 obsahuje následující údaje:

B – písmeno označuje kvalitu dílu podle třídy přesnosti (v našem případě je průměr);

1 – toto číslo není v označení, protože by mělo označovat konstrukci šroubu (podle normy se indikátor pohybuje od 1 do 4, zatímco jednotka není uvedena v označení, ale je implikována);

M – metrický závit;

6 g – ukazatel třídy přesnosti závitování;

50 – délka šroubu délka v mm;

33Н – hodnota třídy pevnosti;

40x – druh slitiny oceli, ze které jsou spojovací prvky vyrobeny;

05 – symbol typu nátěru (celkem jich je 13)

Označení končí typem a číslem výrobní normy, která upravuje konstrukční vlastnosti, vlastnosti a geometrické rozměry šroubu. Pokud se při výrobě spojovacích prvků používá jiný povlak, než který doporučuje GOST 1759.0-87, pak je jeho označení uvedeno v souladu s GOST 9.306-85.

Důležité! Značení neoznačuje široké stoupání závitu, jeho správný směr, verzi č. 1 nebo chybějící povlak. Pokud norma poskytuje pouze dvě třídy přesnosti, pak je určena pouze třída A.

Vlastnosti značkovacích šroubů z nerezové a vysokopevnostní oceli

Označení nerezových spojovacích prvků, jak ve specifikacích, tak na samotném výrobku, se výrazně liší od označení uhlíkových prvků. Pro výrobu nerezových šroubů se používají jakosti austenitické oceli. V tomto případě je na hlavě šroubu například následující označení: A2-50 nebo A4-80, kde:

Písmeno A znamená, že patří do austenistické třídy oceli;
2 – nízkouhlíková ocel legovaná chromem a niklem;
4 – ocel, složením podobná A2, ale s přídavkem 2-3 % molybdenu;
skupina čísel za pomlčkou charakterizuje sílu kovu.

Pro výrobce je plus, pokud do označení zahrne otisk tovární značky.

Za vysokopevnostní jsou považovány šrouby s pevnostní třídou 8,8 nebo vyšší. Symboly pro tento typ spojovacího prvku v souladu s GOST R52644-2006 zahrnují: tepelné číslo, třídu pevnosti, doporučení pro klimatické použití (například HL znamená možnost použití spojovacích prvků v chladné oblasti). Pokud je šroub vybaven hlavou se zvýšenými rozměry, je to označeno v označení písmenem S.

Označení ochranných povlaků na šroubech

Na pracovních výkresech a specifikacích jsou označení vnějších nátěrů jak písmeny, tak číslicemi. Podle GOST je jich pouze 13, jak je uvedeno v následující tabulce:

V označení na samotných výrobcích je zvykem označovat typ povlaku pouze čísly. Požadované číslo je umístěno na konci symbolu před názvem normy a znamená tloušťku ochranné vrstvy v mikronech. Pokud je více vrstev, je uvedena jejich celková tloušťka.
