Co by mělo být přerušeno spínačem: fáze nebo nula?

Otázka vyvstává sama o sobě a častěji, když je kabeláž instalována samostatně. Pro zkušené instalatéry je vše zřejmé a dělají to „automaticky“. Přirozeně musíte pochopit, že drát, který se otevře, bude spínač, který k němu bude připojen ze spojovací skříňky. To znamená, že se v něm nachází nejdůležitější spojení. V tomto článku krok za krokem zjistíme, jak správně připojit přepínač v síti osvětlení.

Jaký je spínač pro svůj účel? Velmi jednoduché. Podle GOST, pokud jde o spínače pro domácí elektroinstalace, jde o zařízení pro vypnutí nebo odpojení proudu v jednom nebo více obvodech. Používají se v obvodech osvětlovacích zařízení, v obvodech s aktivní zátěží s účiníkem nejméně 0,95 atd.

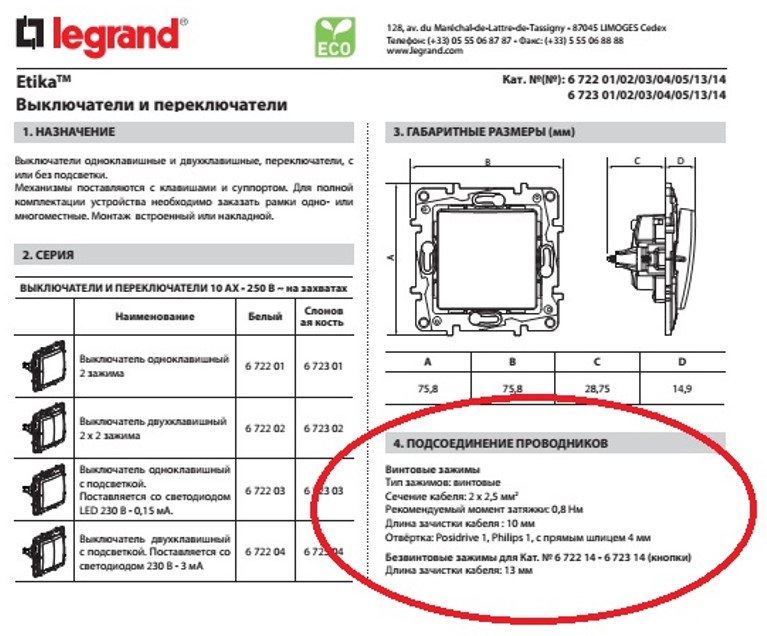

Nejprve se podívejme, co říkají výrobci elektroinstalačních produktů o tom, jak připojit spínač v elektrických obvodech osvětlení, na příkladu výrobců Legrand a IEK.

Jak je patrné z obrázků, v příslušných částech tovární dokumentace spínačů není vůbec stanoveno, které konkrétní vodiče (fázové nebo nulové) je dovoleno připojit ke svorkám.

Pokud pochopíte podstatu procesu, pak s jakoukoli verzí implementovaného obvodu bude osvětlení fungovat, i když spínač otevře nulu nebo fázi. Hlavní věc je, že existuje obvod pro tok proudu. Přeruší se obvod, proud nemůže protékat – kontrolka zhasne a po zapnutí, když se obvod sepne, se kontrolka rozsvítí.

Ale přesto existuje významná a zásadní nevýhoda, pokud se nula na spínači rozbije. Toto je elektrická bezpečnost. Přestože je sestavený systém funkční, ukazuje se, že při vypnutí spínače na jednom z kontaktů lampy zůstává fáze. Fáze je na tento kontakt připojena přímo ze spojovací krabice a není možné ji lokálně odpojit. Při výměně například žárovky existuje neiluzorní pravděpodobnost zásahu elektrickým proudem v důsledku náhodného dotyku tohoto kontaktu. A obecně se snižuje snadnost použití domácích elektrických sítí.

Při výměně nebo opravě lampy budete muset vypnout napájení celého bytu nebo části areálu, podle toho, jak je sestavena skupina elektrických přijímačů na jističi v panelu bytu. Ano, a můžete dostat elektrický šok, když je vypínač vypnutý, pouhým dotykem těla lampy, pokud je vyrobena z kovu. Důvodem může být porušení izolace tohoto fázového vodiče.

Co nám říká regulační dokumentace? Takže v odstavci 6.6.28. PUE uvádí, že ve tří- nebo dvouvodičových jednofázových vedeních sítí s uzemněným nulovým vodičem lze použít jednopólové spínače, které musí být instalovány v obvodu vodiče FÁZE. Ačkoli je tento bod správně aplikován spíše ve vztahu k automatickým spínačům, nepřímo ho lze uvažovat ve vztahu ke stejným spínačům v domácnosti. Protože jeho hlavním poselstvím je, opakujeme, elektrická bezpečnost. Rovněž stojí za to nezapomenout na skutečnost, že instalace RCD pro osvětlovací obvody není nutná, což zhoršuje následky.

Také v případě používání moderních LED žárovek špatné kvality nebo „unavených“ z dlouhodobého používání můžete pozorovat jev zvaný „blikání“. Tento jev je s největší pravděpodobností způsoben konstantním připojením fáze k lampě

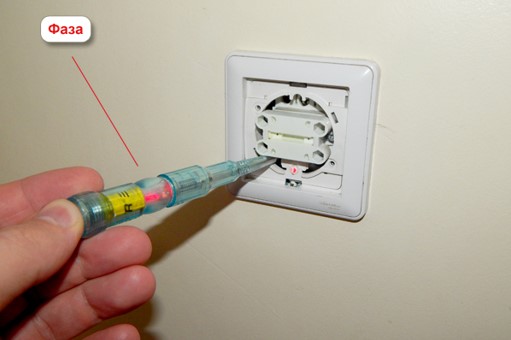

Shrneme-li výše uvedené, můžeme bez jakýchkoliv výhrad a předpokladů říci, že by měla být přerušena pouze fáze na spínači. K tomu je fáze ze společného fázového vodiče přiváděna ze spojovací skříňky do jednoho kontaktu spínače a fáze z fázového kontaktu lampy je přiváděna do druhého vodiče. V souladu s tím je na druhý kontakt lampy aplikována „konstantní“ nula. Pouze v tomto případě bude zajištěn komfort a bezpečný provoz domácích elektrických sítí, které potřebujeme.
