Jak se měří hloubka stolice?

Tato norma platí pro dětské židle určené pro použití v předškolních a školních zařízeních a doma a stanoví jejich funkční rozměry. Norma se nevztahuje na herní a skládací židle.
KLASIFIKACE A BAREVNÉ OZNAČENÍ

Dětské židle musí být vyrobeny v osmi číslech podle tabulky 1.

Tabulka 1. Rozměry stolů a židlí jsou uvedeny v milimetrech, výška dítěte v centimetrech

Tabulka 2 rozměry jsou uvedeny v milimetrech a stupních

Velikosti židlí Název funkčních rozměrů židlí	00		1	2	3
Výška sedáku H	180	220	260	300	340
Šířka sedáku L, ne menší	210	230	250	270	290
Hloubka sedu* B, ne menší	200	230	260	290	330
Výška spodní hrany opěradla nad sedákem h1	90	100	120	130	150
Výška horní hrany opěradla nad sedákem h3, ne více	190	220	250	280	310
Výška linie zadního ohybu h2, ne více	130	140	160	170	190
Šířka zad l1 a ne menší	180	200	240	240	250
Poloměr ohybu přední hrany sedáku r	20 –	– 50
Úhel sedu β	0° —	— 4°
Úhel opěradla α	— 95°	— 108°
Poloměr opěradla v plánu r1 a ne menší	300 **
* — Hloubka sedáku se měří od předního okraje sedáku k linii jeho průsečíku se zády nebo s vertikálou procházející inflexním bodem zad.
** — Neprofilovaná záda jsou povolena.

Prohlubeň sedáku musí být alespoň 10 mm a musí zabírat zadní část 2/3 minimální hloubky sedáku. Nejhlubší část by měla být v bodě umístěném ve 3/4 minimální hloubky sedadla od předního okraje sedadla. Je povoleno neprofilované sedadlo se sklonem 3° směrem dozadu.
Vzdálenost od podlahy k přední zásuvce nebo opěrce nohou musí být alespoň 0,75násobek výšky sedadla židle.

Originální obrázek textu tabulky 2 GOST 19301.2-94 pro dětské židle

• Dodávka
• Kontaktujte nás
• Naše produkty. Zdrojový kód
• Možnosti koženky

Při určování celkových a funkčních rozměrů bytového nábytku je nutné se řídit normami „Bytový nábytek. Funkční rozměry“ (GOST 13025.1 – GOST 13025.18). Jsou instalovány v souladu s antropometrickými charakteristikami as ohledem na velikost, množství a racionální umístění předmětů pro domácnost. Rozměry výrobků a jednotlivých prvků, které nejsou specifikovány normami, jsou stanoveny konstrukcí tohoto výrobku. Níže jsou uvedeny funkční rozměry hlavních nábytkových produktů.

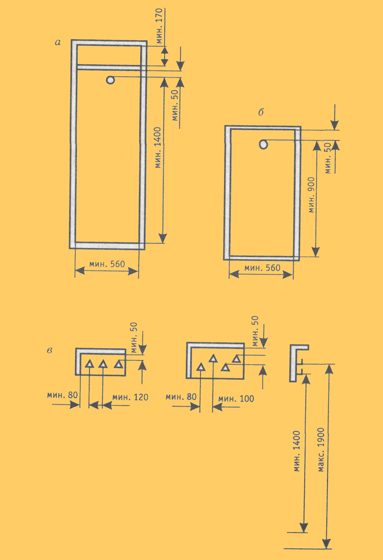

Rozměry přihrádek pro uložení oděvů a klobouků musí odpovídat rozměrům na obr. 1.

Obr

Hloubka přihrádek pro uložení klobouků musí být minimálně 240 mm. Vzdálenost od podlahy k horní hraně lišty nebo k pracovní ploše horního háku není větší než 1900 mm (může být větší, pokud je skříň vybavena speciálními zařízeními, která zajišťují snadné použití produktu – a páka pro spouštění a zvedání tyče atd.).

Rozměry přihrádek pro uložení prádla musí odpovídat rozměrům uvedeným v tabulce. 1.

Účel oddělení	Vnitřní rozměry, mm, ne méně
	Když je prádlo umístěno příčně		Když je prádlo uspořádáno podélně
	Délka	šíře	Délka	šíře
Na ložní prádlo	420 (400)	460	460	420 (400)
Pro jiné druhy prádla	300	420 (400)	420 (400)	300

Poznámka. Rozměry uvedené v závorkách jsou povoleny po dohodě se spotřebitelem.

Vzdálenost mezi policemi nebo mezi policí a omezujícím prvkem přihrádky by měla být v rozmezí 280-400 mm. Pokud jsou k dispozici výsuvné police nebo podnosy, vzdálenost mezi nimi je povolena 170 mm. Výška zadní strany výsuvných táců a polic je minimálně 30 mm.

Užitný objem přihrádek pro uložení jedné sady lůžkovin ve skříních, šatních skříních a rozkládacích pohovkách musí být minimálně 0,11 m3. U rozkládacích pohovek je vnitřní výška přihrádky (boxu) minimálně 120 mm.

Rozměry přihrádek pro ukládání knih by měly být následující: vzdálenost mezi policemi je 180-390 mm, hloubka přihrádky je 140-440 mm. Pro uložení časopisů, alb a dalších produktů ve vodorovné poloze může být vzdálenost mezi policemi menší než 180 mm.

Rozměry přihrádek pro uložení nádobí musí odpovídat rozměrům uvedeným v tabulce. 2.

Přihrádka na nádobí	Hloubka, mm, ne méně	Vzdálenost mezi policemi, mm, ne méně
Malá velikost	200	150
Střední velikost	220	200
Velká velikost	280	250

Poznámka. Maximální vzdálenost mezi policemi by neměla přesáhnout 390 mm.

Vnitřní rozměry zásuvek pro uložení příborů, zásuvek a polozásuvek na stolní prádlo jsou uvedeny v tabulce. 3.

Účel krabice	Vnitřní rozměry, mm, ne méně
	Délka	šíře	Hloubka
Na příbory	260	–	50
Na stolní prádlo	360	260	75

Poznámka. Hloubkou krabice (poloviční krabice) se rozumí vzdálenost od jejího dna ke konstrukčnímu prvku, která omezuje výšku uložených položek. Vzdálenost od podlahy k horní hraně přední stěny horní zásuvky nebo polozásuvky určené pro uložení prádla, stolního prádla a příborů by neměla přesáhnout 1250 mm.

Obr

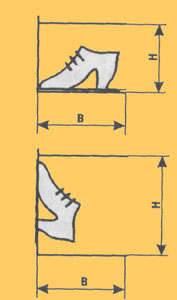

Funkční rozměry (mm) přihrádek pro uložení obuvi ve vodorovné a šikmé poloze jsou následující: pro boty, holínky, polobotky – V = 320, V = 150; pro boty – B = 320, H = 450. Při ukládání obuvi, kozaček, polobotek ve svislé poloze – B = 150, H = 320; holínky – V = 450, V = 320. Minimální šířka přihrádky pro společné uložení párů obuvi je 250 mm a pro samostatné uložení (na tyčích, kolících, v kazetách atd.) – 125 mm. U uzamykatelných přihrádek se hloubka měří vzdáleností od zadní stěny k vnitřnímu povrchu dveří.

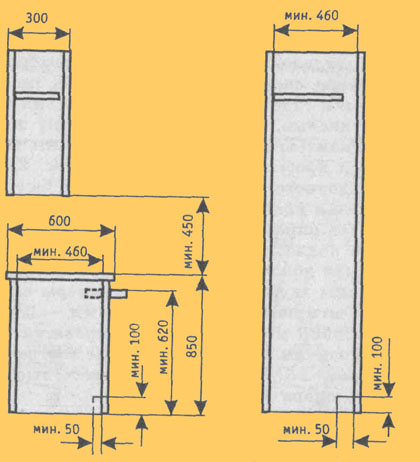

Funkční rozměry kuchyňských skříněk musí odpovídat rozměrům na obr. 3.

Obr

Pokud skříň-stůl obsahuje elektrické rozvody, vodovodní nebo kanalizační instalace, lze zadní stěnu zapustit až do 100 mm. Vnitřní velikost užitkové skříně, ve které není zajištěna instalace vestavěného zařízení, by se měla rovnat 300 mm. V závislosti na tloušťce použitého materiálu je povolena odchylka celkové hloubky nástěnné skříňky v rozmezí ±35 mm.

Funkční rozměry židlí, pracovních židlí, rozkládacích pohovek, lehátek, křesel, stoliček, postelí a matrací jsou upraveny GOST 13025.2 (norma se nevztahuje na kovové postele, pohovky, pohovky a skládací křesla).

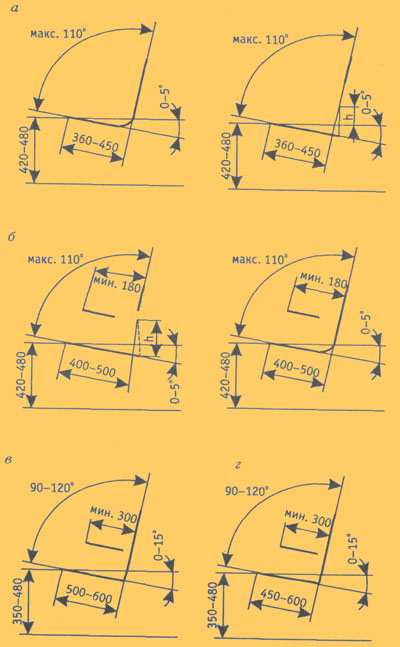

Rozměry židlí a pracovních židlí musí odpovídat rozměrům na obr. 4.

Obr.4. Funkční rozměry: a – židle; b – pracovní židle; c — rozkládací pohovky a křesla; d – pohovky a křesla pro relaxaci.

U židlí by šířka sedadla v nejširší části měla být alespoň 360 mm a linie ohybu opěradla ve výšce h od sedadla by měla být 165-200 mm. U pracovních židlí je šířka sedáku v nejširší části minimálně 400 mm, vzdálenost područek minimálně 420 mm (ve výšce 180 mm od opěradla), jejich výška nad sedákem je 180-240 mm. Poloměr zakřivení zad (v půdorysu) nesmí být menší než: normální – 450 mm, bederní – 220 mm. Vzdálenost od podlahy ke spodní hraně předního rámu nebo zásuvky není větší než 300 mm.

Všimněte si, že normálním rozumíme opěradlo, jehož horní hrana je umístěna nad sedákem ve vzdálenosti větší než 320 mm a bederním opěradlem, jehož horní okraj je umístěn nad sedákem ve vzdálenosti ne více než 320 mm. Hloubka sedáku je definována jako vzdálenost od přední hrany sedáku k čáře jeho průsečíku se zády nebo s vertikálou procházející inflexním bodem zad.

Rozměry rozkládacích pohovek jsou na obr. 4 palce a pohovky a křesla – na Obr. 4 g Šířka jednoho sedáku pohovky musí být minimálně 500 mm a sedák křesla v nejširší části minimálně 480 mm (určuje se ve vzdálenosti 300 mm od opěradla). Výška područek nad sedákem na pohovkách a křeslech by měla být 120-350 mm (měřeno od středu hloubky sedáku). Rozměry místa na spaní nesmí být menší než: 1860-700 mm – pro rozkládací pohovky; 1860-600 mm – pro křesla.

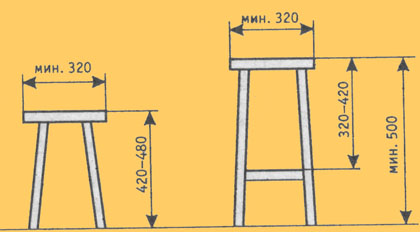

Rozměry taburetů musí odpovídat obr. 5.

Obr

Kuchyňská stolička o výšce 650 mm musí mít podnožku.

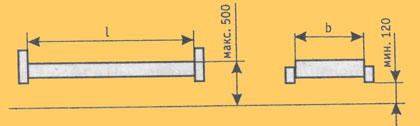

Rozměry postelí a matrací k nim musí odpovídat rozměrům uvedeným na obr. 6.

Obr

Délka matrací může být následující (a doporučená délka je uvedena v závorce): l = (1860), (1900), 1950, 2030 mm; šířka jednotlivých matrací – b = (700), (800), 900 mm, dvojité – (1100), (1200), 1400, 1600 mm.

Funkční rozměry stolů jsou určeny v souladu s normou GOST 13025.3, která se vztahuje na jídelní stoly, kuchyňské jídelní stoly, stoly, sekretářky a také výrobky pro instalaci televizorů (kromě přihrádek pro instalaci televizorů do víceúčelových skříní).

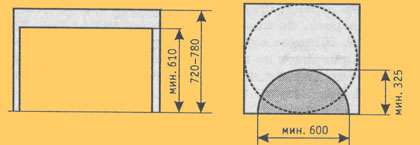

Rozměry jídelních a kuchyňských jídelních stolů a také sezení u stolu jsou na obr. 7.

Obr

U obdélníkových jídelních stolů s délkou víka nejméně 1200 mm musí být vzdálenost mezi nohami podél podélné osy nejméně 910 mm (pro instalaci dvou židlí).

Rozměry sedáku u kuchyňského jídelního stolu jsou povoleny minimálně 500×300 mm. Rozměry potahu stolu jsou určeny v závislosti na počtu míst. Funkční rozměry zásuvek a přihrádek pro uložení příborů a prádla jsou akceptovány v souladu s GOST 13025.1 (viz tabulka 3).

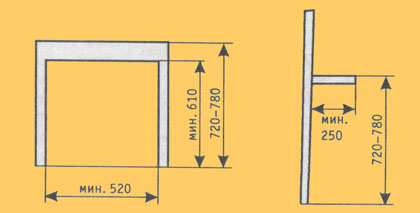

Rozměry psacích stolů a sekretářů jsou na obr. 8.

Obr

Vzdálenost mezi přední hranou krytu stolu a prvkem omezujícím hloubku musí být minimálně 400 mm. Vzdálenost od podlahy k pracovní rovině výrobků pro provádění strojopisných prací, práce na počítači a jiných organizačních zařízeních je minimálně 680 mm.

Přijaté minimální rozměry pracovní plochy stolů jsou: délka – 800 mm, šířka – 500 mm a sekretářů – 700 a 400 mm.

Vnitřní rozměry krabic a poloboxů na papíry musí být minimálně 340×240 mm a jejich hloubka – 65 mm. (Hloubkou se rozumí vzdálenost ode dna ke konstrukčnímu prvku, která omezuje výšku uložených věcí.) Uvedené rozměry však neplatí pro krabice určené pro uložení tužek, peří a gum.

Při navrhování stolů kompletních se židlemi, pracovními židlemi nebo stoličkami by měla být výšková vzdálenost mezi pracovní rovinou stolu a sedákem židle, křesla nebo taburetu 290-310 mm a mezi spodní hranou pod stolem a sedadlo – nejméně 190 mm. U transformovatelných stolů s dvojitou tloušťkou víka lze vzdálenost mezi pracovní rovinou a sedadlem zvětšit o tloušťku víka stolu.

Hlavní funkční rozměry výrobků pro instalaci televizorů jsou následující: výška roviny pro instalaci televizoru je 500 mm, šířka je 390-600 mm.

Dětský nábytek se vyrábí ve více velikostech s přihlédnutím k průměrné výšce dětí. Stoly a židle se tedy vyrábějí v pěti číslech: 00; 0; 1; 2; 3 resp. pro průměrnou výšku dětí 750; 900; 1050; 1200; 1350 mm.

Dětské postele se vyrábí ve dvou typech: I – s oplocením a variabilní výškou lůžka, pro děti do 3 let; II – pro děti ve věku od 3 do 7 let. Jejich rozměry jsou následující (mm):

Typ I	Typ II
Skladová délka	1200	1400
Šířka postele	600	600
Výška od podlahy	300,500	300
Výška plotu od podlahy	1000	–
Vzdálenost mezi sloupky plotu	60-100	–
Průměr svislých sloupků	10-15	–
Výška opěradla u čela	–	300
Výška opěradla u nohou	–	150

U lůžek typu I musí být možné posunout bočnici za provozu směrem dolů minimálně o 135 mm. Po dohodě se spotřebitelem je povoleno vyrábět dětské postele o větší délce a šířce.

(z knihy A.A. Bartosheviche „Technologie výroby nábytku“)
